碳酸鈣晶須的制備及對(duì)天然橡膠補(bǔ)強(qiáng)性能的研究

導(dǎo)讀

       天然橡膠是一種以順-1，4-聚異戊二烯為主要成分的天然高分子彈性化合物，具有高彈性、高耐磨性、好的氣密性和良好的絕緣性能，廣泛應(yīng)用于汽車輪胎、航空航天、醫(yī)用彈性體、國(guó)防軍工以及日用品等的生產(chǎn)中。由于天然橡膠是由生物合成的天然物質(zhì)，存在非橡膠成分如少量的蛋白質(zhì)、脂肪酸、糖分及灰分等。這些成分的存在會(huì)導(dǎo)致天然橡膠制品的吸濕性、導(dǎo)電和生熱性等性能的劣化，影響天然橡膠的應(yīng)用性能。通過(guò)在天然橡膠生產(chǎn)中加入炭黑、白炭黑、短纖維、納米粉體材料等補(bǔ)強(qiáng)填充劑，提高橡膠制品的力學(xué)性能，才能滿足應(yīng)用的要求。碳酸鈣晶須作為天然橡膠填充補(bǔ)強(qiáng)劑，可以提高橡膠制品的定伸應(yīng)力和拉伸強(qiáng)度，同時(shí)提高橡膠制品的耐寒性和耐磨性。

 海城赫泰碳酸鈣晶須圖

一、碳酸鈣晶須概述

1.1

碳酸鈣簡(jiǎn)介

       碳酸鈣是一種白色無(wú)機(jī)化合物，主要成份為方解石，存在于霰石、方解石、白堊、石灰?guī)r、大理石、石灰華等巖石內(nèi)，是一種非常重要的無(wú)機(jī)材料。碳酸鈣按照其晶型結(jié)構(gòu)可以分為兩種晶系，即斜方晶系和三方晶系；三種晶型為方解石型、文石型和球霰型。其中方解石型是熱力學(xué)穩(wěn)定狀態(tài)；文石和球霰石在自然界中很難以熱力學(xué)穩(wěn)定狀態(tài)存在，多為人工合成。方解石和球霰石屬三方晶系，文石屬于斜方晶系。

1.2

碳酸鈣晶須簡(jiǎn)介

       晶須是指自然形成的或在人工控制條件下形成的以單晶形式生長(zhǎng)成、具有一定長(zhǎng)徑比的短纖維類無(wú)機(jī)材料，其晶體內(nèi)部結(jié)構(gòu)高度排列有序，不含有通常材料中存在的缺陷如位錯(cuò)、空穴等。晶須的高度取向結(jié)構(gòu)不僅使其具有高強(qiáng)度、高模量和高伸長(zhǎng)率，而且還具有電、光、磁等性質(zhì)。由于晶須的強(qiáng)度遠(yuǎn)高于其他短纖維，決定了晶須材料是一種高性能的增強(qiáng)增韌劑。

       目前已經(jīng)實(shí)現(xiàn)工業(yè)化生產(chǎn)的晶須主要有氮化硅、碳化硅、氧化鋁、硼酸鋁等。但是由于生產(chǎn)成本較高，還難以被大量應(yīng)用。近些年來(lái)來(lái)源豐富，成本較低的新型晶須材料——碳酸鈣晶須受到人們的廣泛關(guān)注，隨著研究的深入，碳酸鈣晶須有望在工業(yè)上實(shí)現(xiàn)大規(guī)模的應(yīng)用。

       碳酸鈣晶須是一種綠色、無(wú)毒的且原料來(lái)源廣泛的白色蓬松狀固體，主要成分為文石型碳酸鈣。具有高力學(xué)強(qiáng)度、耐磨性、耐熱性、阻燃性等特點(diǎn)。用其補(bǔ)強(qiáng)塑料或橡膠等高分子材料，可將晶須的剛性、尺寸穩(wěn)定性和熱穩(wěn)定性與高分子材料的韌性相結(jié)合，增強(qiáng)高分子復(fù)合材料的各方面性能。

二、碳酸鈣晶須的制備

       近年來(lái)，國(guó)內(nèi)外學(xué)者對(duì)碳酸鈣晶須的制備做了大量的研究，發(fā)現(xiàn)在一定溫度下降低過(guò)飽和度以抑制方解石的生成，增加文石的生成是制備碳酸鈣晶須的要點(diǎn)。制備碳酸鈣晶須的5種主要方法：復(fù)分解法、碳酸化法、尿素水解法、碳酸氫鈣加熱分解法、溶膠—凝膠法。

2.1

復(fù)分解法

       可溶性碳酸鹽溶液和可溶性鈣鹽溶液之間進(jìn)行反應(yīng)，生成碳酸鈣的反應(yīng)即為制備碳酸鈣晶須的復(fù)分解法。但是水溶性鈣鹽和碳酸鹽溶液的反應(yīng)通常產(chǎn)物是方解石，要想獲得碳酸鈣晶須需要嚴(yán)格控制反應(yīng)條件。實(shí)驗(yàn)證明，晶須的產(chǎn)量以及形貌受溫度的影響較大, 同時(shí)還受反應(yīng)物濃度、反應(yīng)物的滴加速度、攪拌速度、滴管直徑大小、雜質(zhì)離子等影響。通過(guò)緩慢滴加可溶性鈣鹽或改變熱力學(xué)條件的方法都可制備碳酸鈣晶須。同時(shí)還可在反應(yīng)中添加晶型控制劑來(lái)調(diào)節(jié)碳酸鈣晶須的合成。鎂離子對(duì)文石晶須的生長(zhǎng)有促進(jìn)作用，但是在高濃度氯化鎂溶液中，晶須的長(zhǎng)徑比一般不會(huì)太高[1]。

2.2

碳酸化法

       碳酸化法是目前研究最多也是最為成熟的制備碳酸鈣晶須的方法。通過(guò)向氫氧化鈣懸濁液中加入晶型控制劑，通入二氧化碳?xì)怏w使其發(fā)生反應(yīng)，在晶形控制劑的作用下生成碳酸鈣晶須。

       綜合比較各種制備方法, 碳酸化法的工藝特點(diǎn)是操作簡(jiǎn)單 、反應(yīng)條件易于控制， 符合工業(yè)化生產(chǎn)的條件。并且此方法制備出的碳酸鈣晶須有長(zhǎng)徑比高，純度高、碳酸鈣顆粒含量小等優(yōu)點(diǎn)，是目前工業(yè)化生產(chǎn)碳酸鈣晶須的最佳方法。在碳酸化法中各類晶形控制劑的作用效果也不相同。大量實(shí)驗(yàn)證明，磷酸、有機(jī)膦酸鹽A、氯化鋁、氯化鎂等晶型控制劑在碳酸化法中應(yīng)用效果最好的是氯化鎂，而且鎂鹽的價(jià)格較低，因此以氯化鎂為晶型控制劑的碳酸化法有望成為碳酸鈣晶須工業(yè)化生產(chǎn)的主要方法之一[2]。

化學(xué)反應(yīng)方程式為：

Mg2+(aq)+Ca(OH)2(s)→Ca2++Mg(OH)2(s)

Mg(OH)2+Ca2+(aq)+CO2→CaCO3(s)+Mg2+(aq)+H2O

工藝流程如圖1：

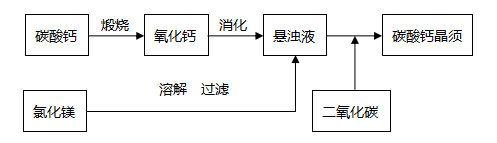

圖 1 碳酸化法制備碳酸鈣晶須工藝流程圖

2.3

尿素水解法

尿素水解會(huì)釋放出二氧化碳，化學(xué)反應(yīng)方程式為：

(NH2)2CO＋3H2O→2NH4OH＋CO2

       產(chǎn)生的CO2會(huì)與水反應(yīng)生成碳酸根離子，然后與可溶性鈣鹽發(fā)生反應(yīng)生成碳酸鈣晶須沉淀。尿素水解法就是利用尿素水解緩慢釋放出碳酸根離子降低文石合成的過(guò)飽和度，碳酸根離子的生成速度依尿素水解速度而定，控制與可溶性鈣鹽的反應(yīng)，因而容易生成碳酸鈣晶須。許兢等[3]人研究表明，增加尿素的比例有利于提高碳酸鈣晶須的產(chǎn)率和質(zhì)量，并且延長(zhǎng)反應(yīng)時(shí)間也能提高晶須的產(chǎn)率。尿素水解法的特點(diǎn)是制備方法簡(jiǎn)單，條件容易控制，不用加入晶型控制劑，避免了雜質(zhì)離子的引入，但是反應(yīng)需要大量尿素，生產(chǎn)成本過(guò)高，能耗較大，工業(yè)化生產(chǎn)困難。

2.4

碳酸氫鈣加熱分解法

       碳酸氫鈣加熱分解法是將一定濃度的碳酸氫鈣溶液加熱分解制備碳酸鈣晶須的一種方法。反應(yīng)方程式為：Ca(HCO3)2→CaCO3+CO2+H2O。該方法需要嚴(yán)格控制反應(yīng)溫度和攪拌的速度等條件，還需要加入晶型控制劑，能耗較大，僅限在實(shí)驗(yàn)室中進(jìn)行實(shí)驗(yàn)研究。

2.5

溶膠-凝膠法

       溶膠-凝膠法是一種濕化學(xué)制備法，它可以實(shí)現(xiàn)從零維到三維材料的制備。溶膠-凝膠法制備碳酸鈣晶須的關(guān)鍵在于鈣離子能與-COOH 結(jié)合形成含鈣的檸檬酸螯合物，這種螯合物是線狀結(jié)構(gòu)， 通過(guò)加熱分解這種螯合物得到纖維狀碳酸鈣[4]。溶膠-凝膠法制備碳酸鈣晶須，攪拌速率、熱處理溫度、恒溫水浴溫度和時(shí)間對(duì)碳酸鈣晶須形貌均有影響，因此制備時(shí)需要控制反應(yīng)條件。該法制備的產(chǎn)品組分較均勻，性能較好，但是反應(yīng)時(shí)間長(zhǎng)，原料成本大，能耗較大，難以實(shí)現(xiàn)工業(yè)化生產(chǎn)。

三、碳酸鈣晶須補(bǔ)強(qiáng)天然橡膠

       天然橡膠是重要的工業(yè)原料和戰(zhàn)略物資，具有優(yōu)異的綜合性能，廣泛應(yīng)用于生產(chǎn)和圣湖的各個(gè)方面。天然橡膠最重要的性能是高彈性，但是天然橡膠的高彈性受溫度的影響很大，溫度太高，香蕉會(huì)變軟發(fā)粘；溫度過(guò)低，橡膠會(huì)變硬。這一性質(zhì)抑制了天然橡膠的應(yīng)用[5]。因此在實(shí)際生產(chǎn)橡膠制品時(shí)中需要加入補(bǔ)強(qiáng)劑改變天然橡膠的應(yīng)用缺陷。

       碳酸鈣晶須具有高強(qiáng)度、耐熱、耐磨、阻燃、無(wú)毒等性能，是繼納米碳酸鈣之后的一種新型無(wú)機(jī)填充增強(qiáng)材料。基于納米碳酸鈣補(bǔ)強(qiáng)橡膠的優(yōu)良性質(zhì)，一些專家開始研究碳酸鈣晶須補(bǔ)強(qiáng)天然橡膠的性能實(shí)驗(yàn)。碳酸鈣晶須應(yīng)用與補(bǔ)強(qiáng)天然橡膠的一大難點(diǎn)是碳酸鈣晶須表面的CO32-會(huì)水解生成羥基，使其具有親水疏油的性質(zhì)，阻礙碳酸鈣晶須在天然橡膠中的分散和結(jié)合，易造成界面缺陷[6]。為了改善碳酸鈣晶須在天然橡膠中的分散性和結(jié)合力，必須對(duì)碳酸鈣晶須進(jìn)行表面處理，降低其表面能。陳濤等[7]利用表面改性劑Si-69、硬脂酸鈉、鈦酸酯偶聯(lián)劑NDZ101對(duì)碳酸鈣晶須進(jìn)行表面處理，然后用于天然橡膠的補(bǔ)強(qiáng)。實(shí)驗(yàn)表明，處理后的碳酸鈣晶須的表面能更高，與天然橡膠的界面作用增強(qiáng)，能夠?qū)μ烊幌鹉z的補(bǔ)強(qiáng)起到明顯的作用。補(bǔ)強(qiáng)后的天然橡膠損耗因子降低，熱穩(wěn)定定性提高。補(bǔ)強(qiáng)效果最好的是經(jīng)Si-69改性的碳酸鈣晶須，它可以使天然橡膠的定伸應(yīng)力、拉伸強(qiáng)度、撕裂強(qiáng)度比未改性前分別提高36.9%、34.2%、24.7%。

總結(jié)

       碳酸鈣晶須最早在日本實(shí)現(xiàn)工業(yè)化生產(chǎn)，緊接著美國(guó)和西歐等國(guó)家也實(shí)現(xiàn)了碳酸鈣晶須的工業(yè)化生產(chǎn)。盡管我國(guó)的碳酸鈣產(chǎn)業(yè)發(fā)展較快，但是在碳酸鈣晶須的研究方面卻遠(yuǎn)遠(yuǎn)落后于日、美等發(fā)達(dá)國(guó)家。我國(guó)對(duì)碳酸鈣晶須的研究還處于實(shí)驗(yàn)室階段，但是基于國(guó)內(nèi)得天獨(dú)厚的碳酸鈣資源優(yōu)勢(shì)，隨著研究的不斷深入，我國(guó)碳酸鈣晶須工業(yè)化生產(chǎn)指日可待。

      目前碳酸鈣晶須的應(yīng)用主要集中在高分子材料如塑料方面，盡管碳酸鈣晶須補(bǔ)強(qiáng)天然橡膠還沒有廣泛應(yīng)用，但值得肯定的是，隨著碳酸鈣晶須制備和改性技術(shù)研究的深入，未來(lái)在天然橡膠的補(bǔ)強(qiáng)中，碳酸鈣晶須會(huì)發(fā)揮越來(lái)越重要的作用。

海城赫泰碳酸鈣粉樣品圖
